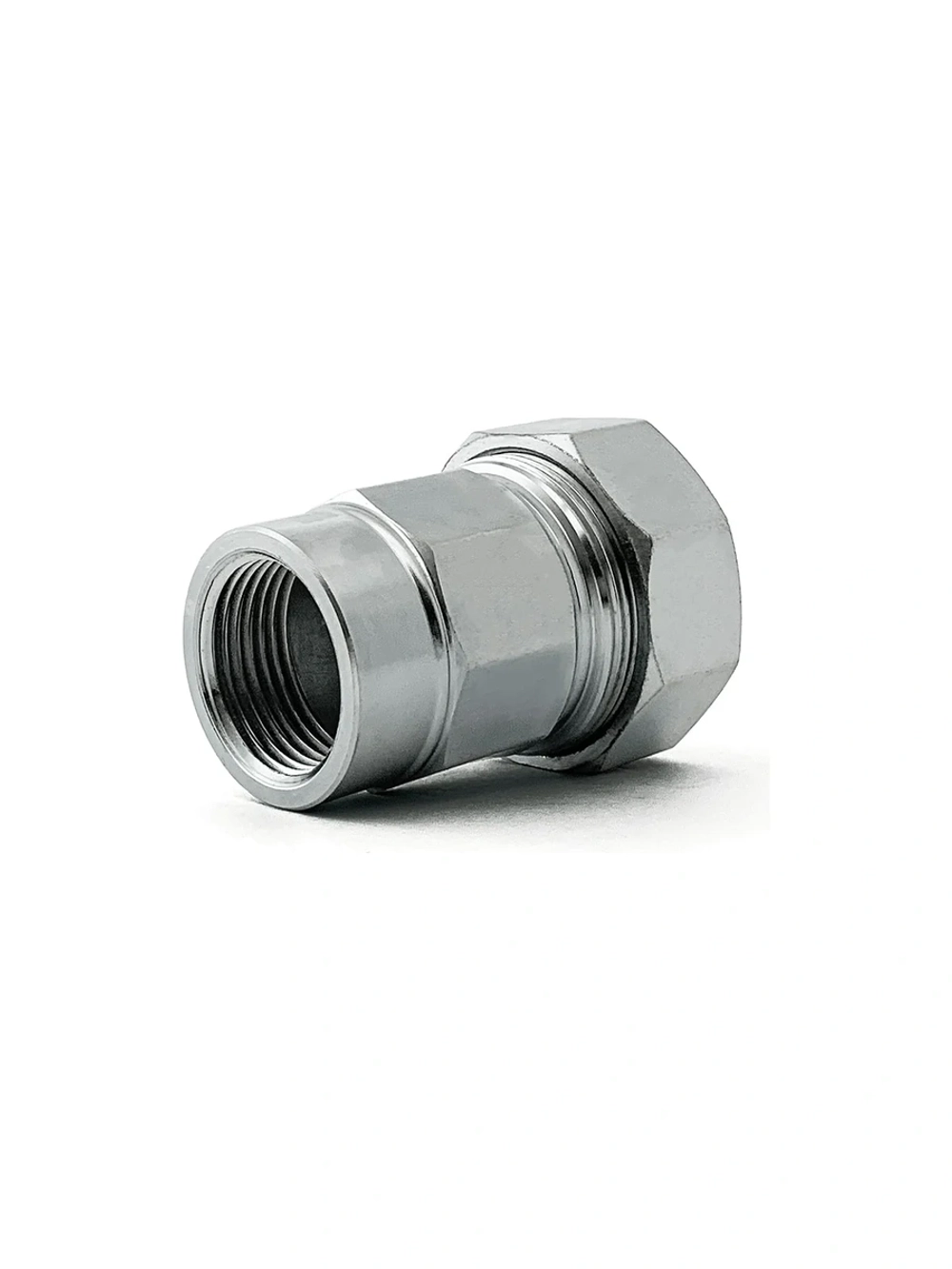

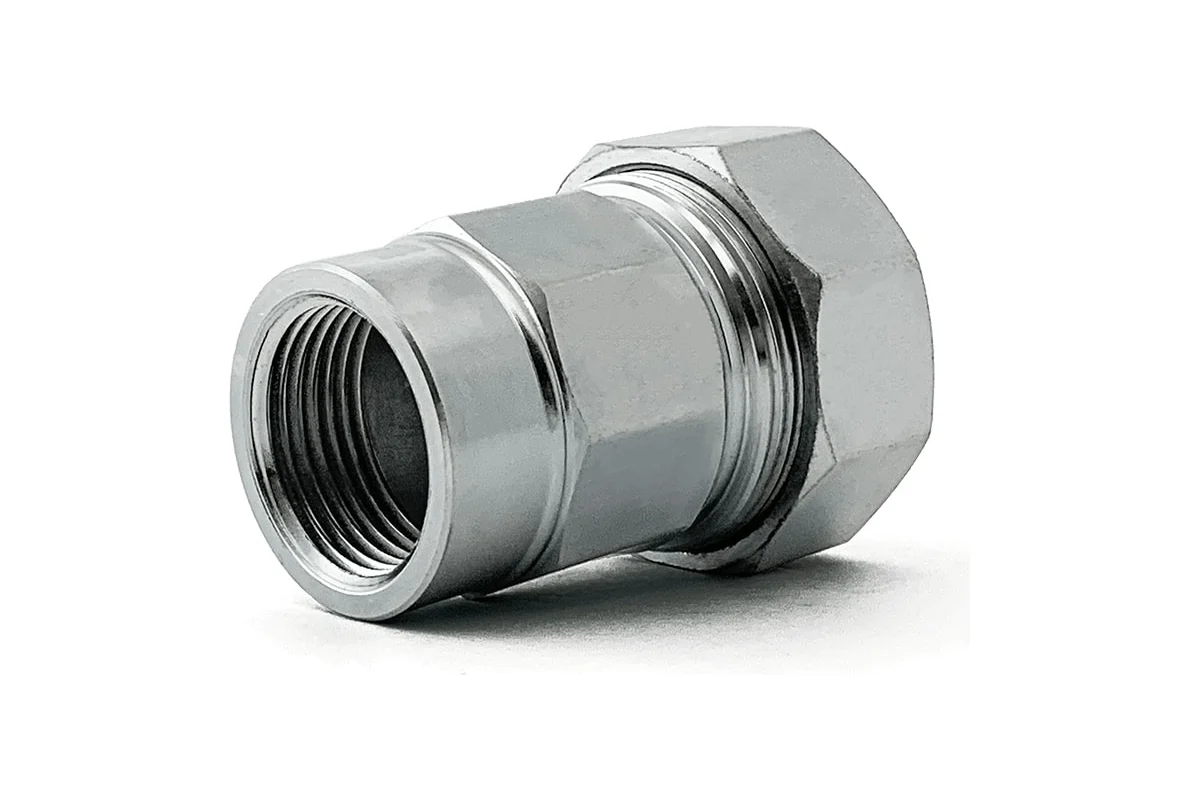

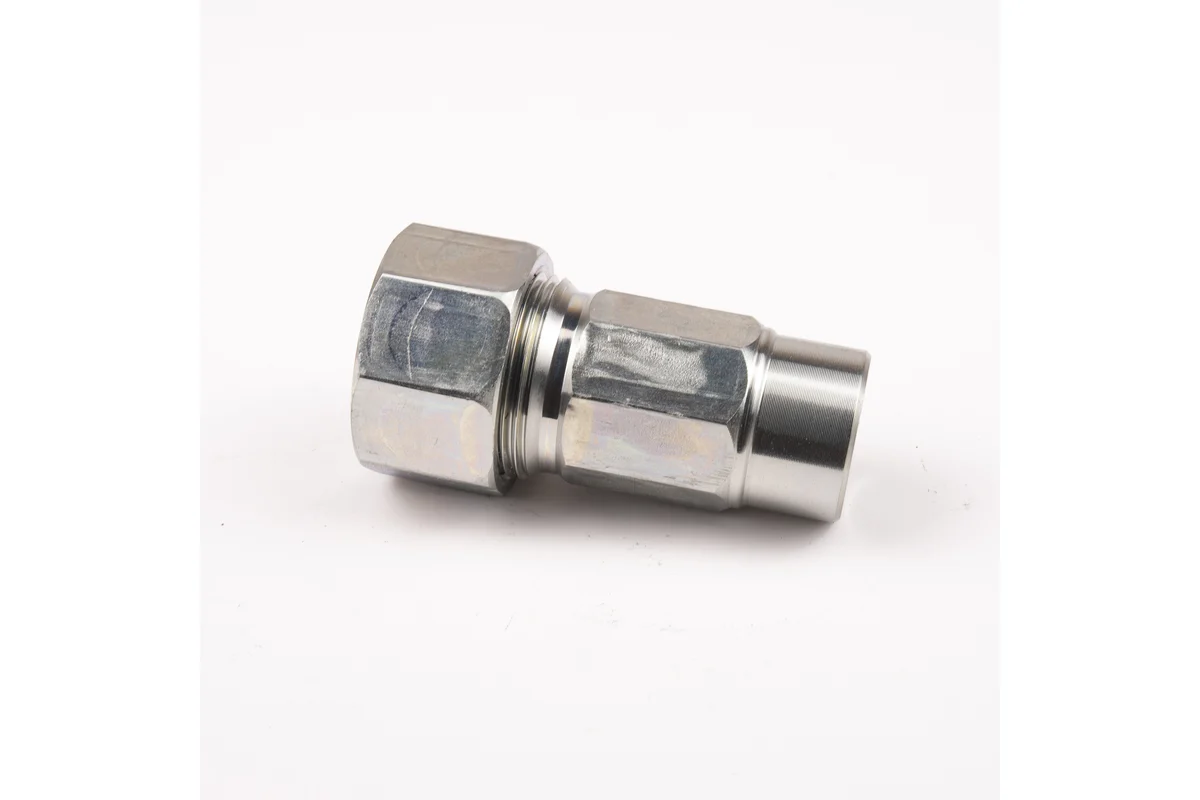

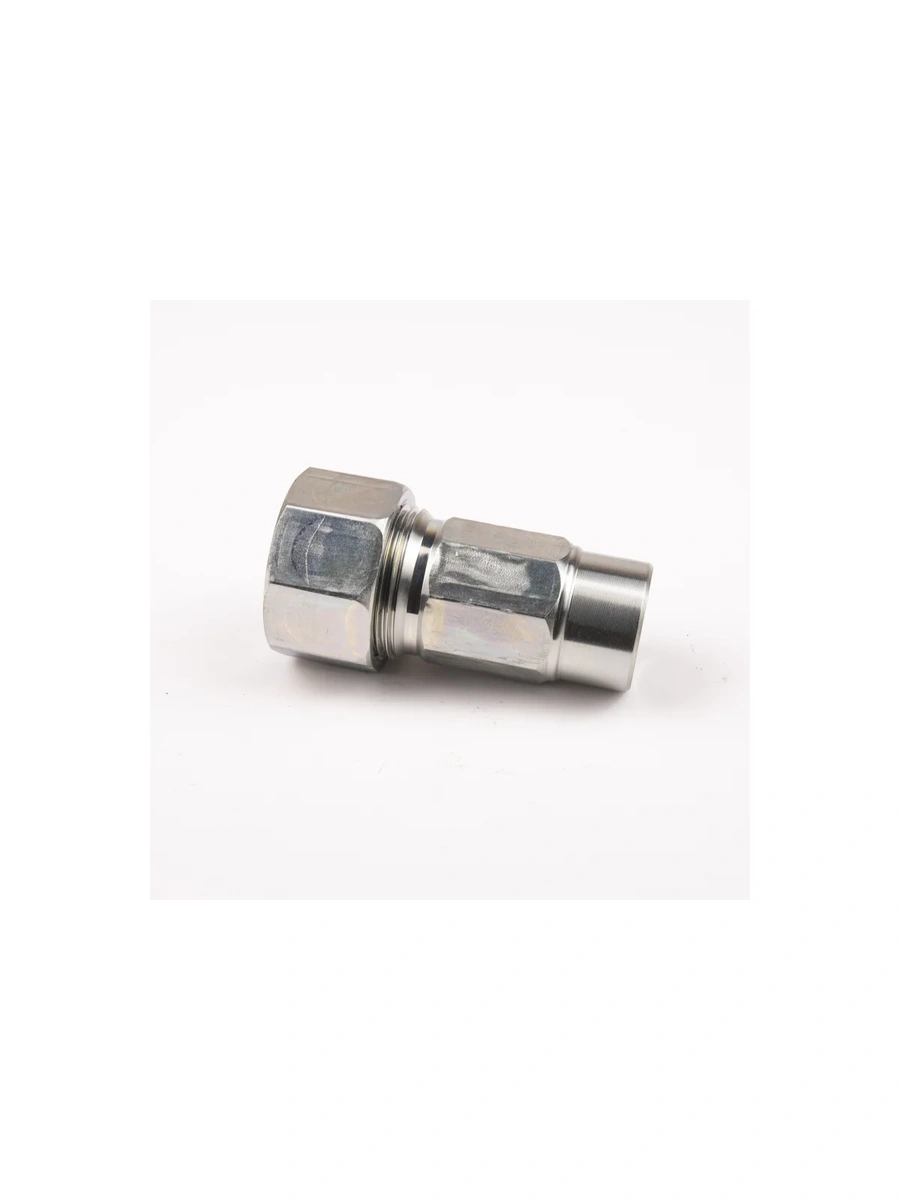

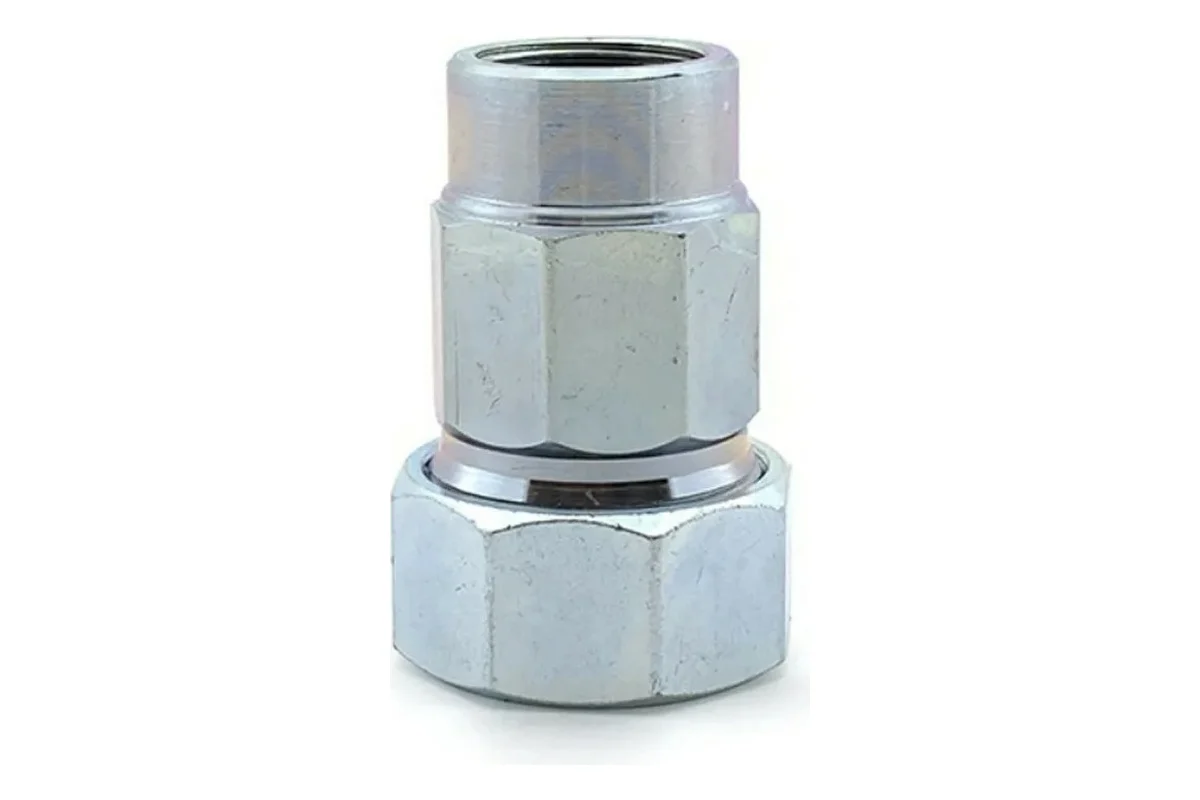

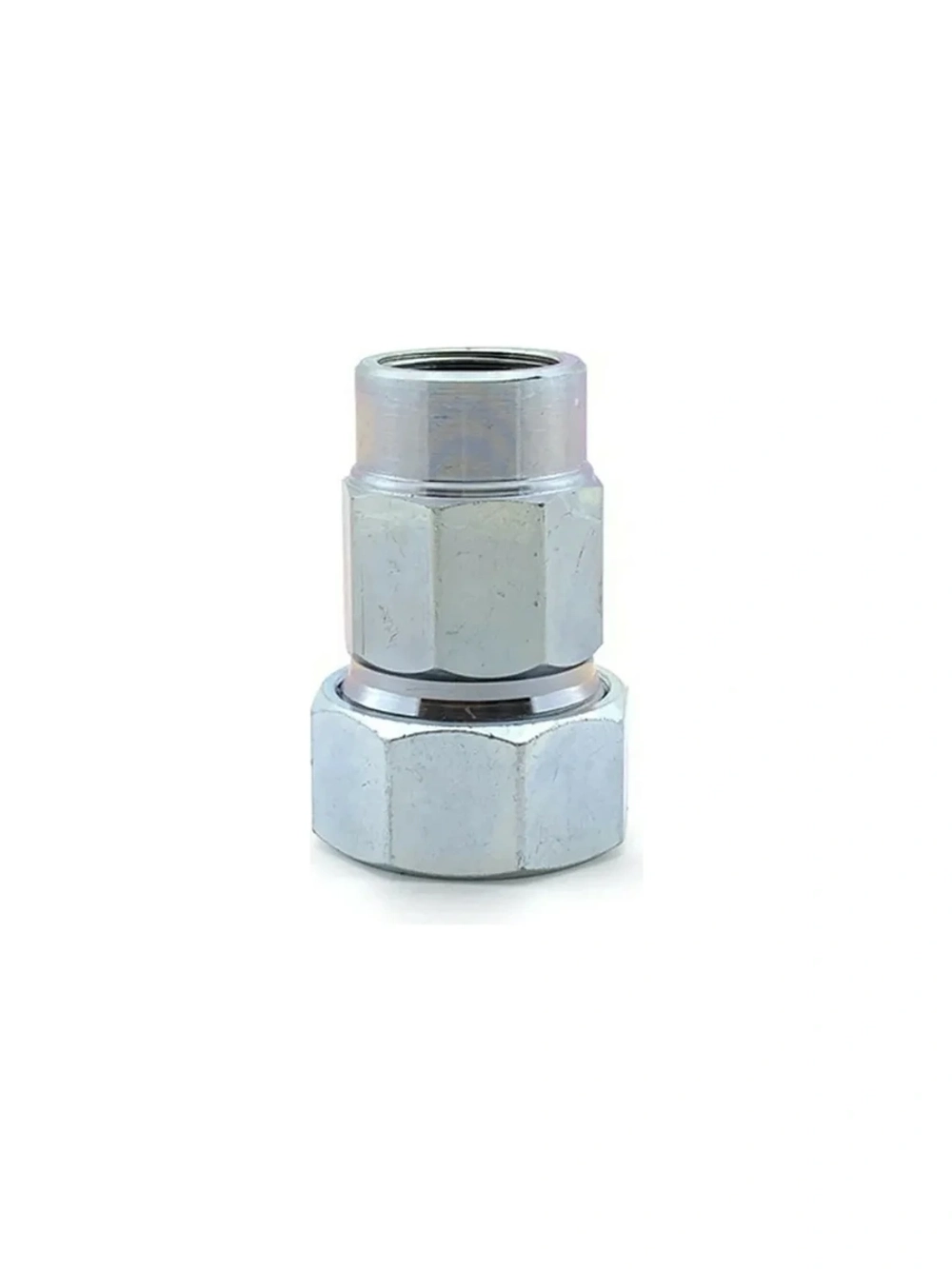

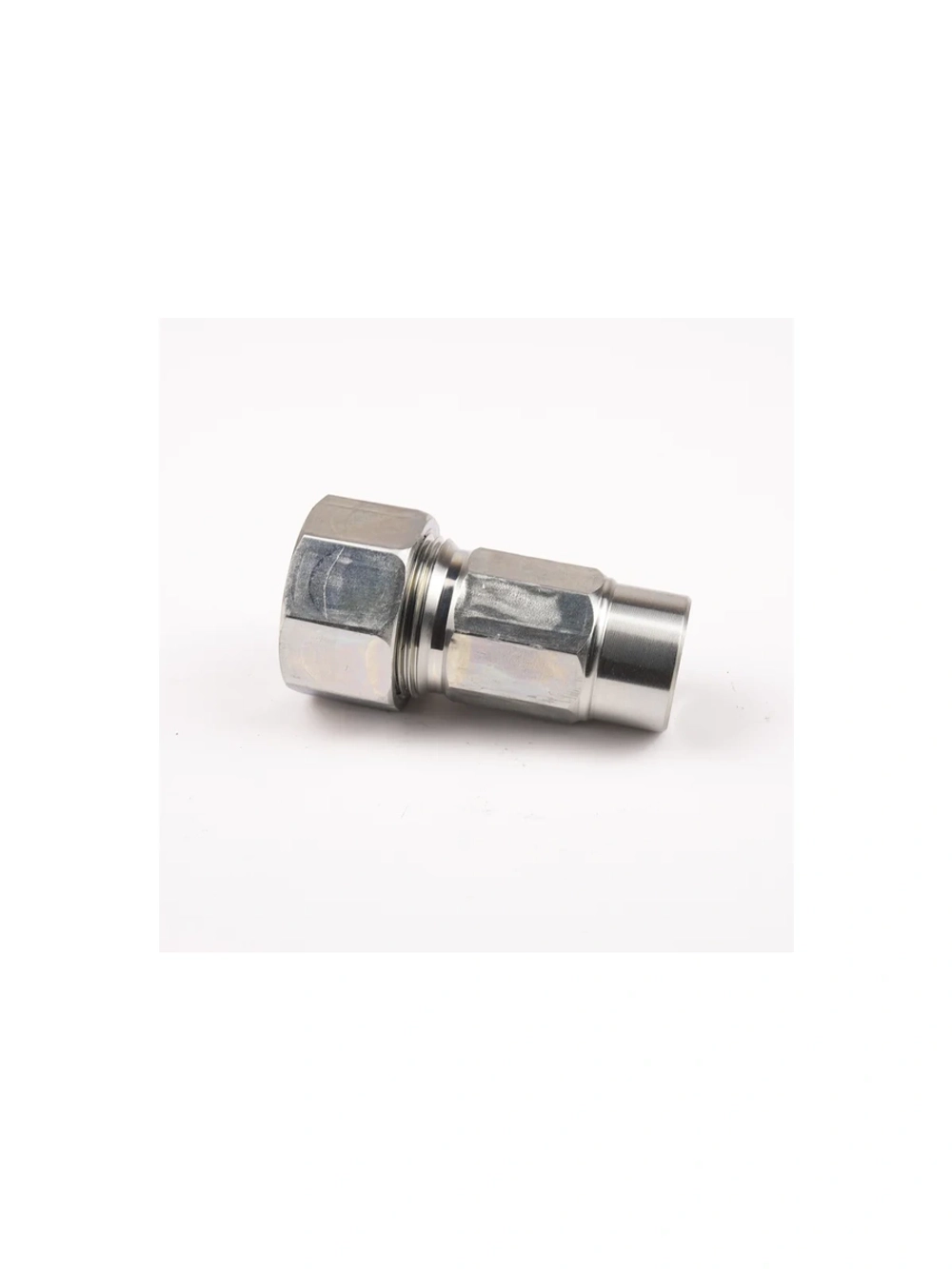

Зажимная муфта ДТРД внутренняя ВР 1; Ду 25; Дн 31,4-34,2 16109 предназначена для соединения труб с гладкими концами (для разового применения, но при условии замены уплотнительной манжеты могут быть использованы повторно)
Порядок монтажа:
- Труба должна быть отрезана перпендикулярно оси, на её конце не должно быть заусенец, острых кромок, деформаций, краски и грязи.
- Гайку, зажимное кольцо, шайбу и уплотнительную манжету одеть на трубу.
- Конец трубы вставить в корпус так, чтобы труба не доходила до упора, убедиться, что труба сидит безупречно точно. Уплотнительная манжета должна быть на расстоянии не менее 10 мм от конца трубы.
- Гайку прочно завинтить на корпусе не допуская прокручивания трубы.
Благодаря граненному корпусу и гайке, затягивание муфты стало безопасным: снизилась вероятность проскальзывания инструмента.
Зажимное кольцо надежно удерживает трубу. Конструкция зажимает трубы различного диаметра в рамках условного прохода трубы. Изготавливается из высокопрочной пружинной стали.
Уплотнительные манжеты допустимо применять до температуры 90 °С, но для предупреждения коррозии, оцинкованные элементы не следует подвергать температуре выше 60 °С.
Шайба защищает уплотнительную манжету от механического воздействия зажимного кольца, ограничивает глубину вдавливания уплотнительной манжеты в корпус муфты.
- Рабочее давление: 10 кг/см².
- Рабочая температура: для отопления и хозяйственно-бытового водоснабжения 80 °С; для питьевого водоснабжения 25 °C.
